Liatinové a oceľové ventily: Komplexné porovnanie

Úvod

Ventily sú kritickými komponentmi v potrubných systémoch, ktoré sú zodpovedné za riadenie toku tekutín a plynov v priemyselných, komerčných a domácich podmienkach. Spomedzi rôznych materiálov používaných pri konštrukcii ventilov sú liatina a oceľová liatina dva najbežnejšie. Aj keď sa môžu zdať podobné, tieto materiály sa výrazne líšia zložením, mechanickými vlastnosťami a vhodnosťou na rôzne aplikácie. Výber medzi liatinovými a oceľovými ventilmi si vyžaduje jasné pochopenie týchto rozdielov, aby sa zabezpečila dlhodobá spoľahlivosť, bezpečnosť a nákladová efektívnosť.

Materiálové zloženie a metalurgia

Liatina je zliatina železa a uhlíka s obsahom uhlíka zvyčajne nad 2 %. Obsahuje značné množstvo grafitu vo forme vločiek (sivá liatina) alebo nodulov (tvárna liatina), čo do značnej miery ovplyvňuje jeho vlastnosti. Môže obsahovať aj kremík, mangán a stopové prvky. Vďaka vysokému obsahu uhlíka je liatina relatívne krehká, ale ľahko sa odlieva do zložitých tvarov.

Na druhej strane liata oceľ je zliatina železa a uhlíka s obsahom uhlíka zvyčajne nižším ako 2 %. Ide v podstate o uhlíkovú oceľ alebo legovanú oceľ, ktorá bola odliata do požadovaného tvaru. Nižší obsah uhlíka a absencia grafitu poskytujú lepšiu ťažnosť, húževnatosť a zvárateľnosť v porovnaní s liatinou. Liata oceľ môže byť tiež legovaná chrómom, molybdénom alebo niklom, aby sa zlepšila jej pevnosť a odolnosť proti korózii.

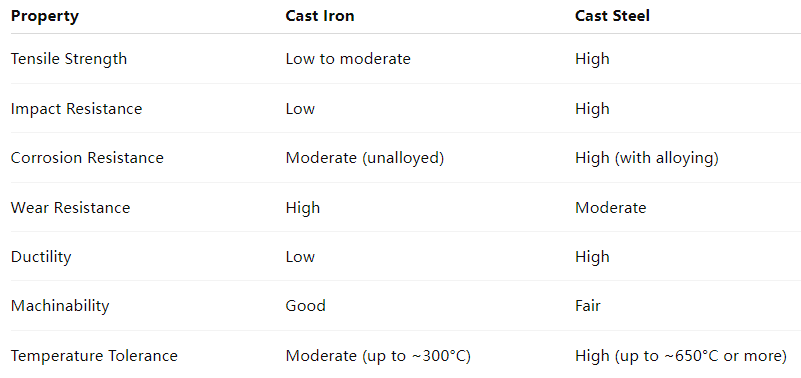

Mechanické vlastnosti

Pokiaľ ide o mechanický výkon, oceľ na liatinu prekonáva liatinu takmer vo všetkých aspektoch. Oceľová liatina vykazuje vyššiu pevnosť v ťahu, odolnosť proti nárazu a húževnatosť. Vďaka týmto vlastnostiam sa dobre hodí do prostredia s vysokým tlakom a vysokou teplotou, ako aj do aplikácií vystavených mechanickým nárazom a vibráciám.

Liatina má vďaka obsahu grafitu výbornú pevnosť v tlaku a dobrú opracovateľnosť, je však krehká a náchylná na praskanie pri ťahovom napätí alebo náraze. Jeho schopnosť tlmiť vibrácie je však vynikajúca, čo je výhodné v určitých statických aplikáciách.

Aplikácie a prípady použitia

Liatinové ventily sa bežne používajú v:

Systémy čistenia vody a odpadových vôd

Mestské potrubné siete

Systémy HVAC (kúrenie, ventilácia a klimatizácia).

Protipožiarne potrubie

Nízkotlakové aplikácie na všeobecné účely

Oceľové ventily sú vhodnejšie pre:

Ropný a plynárenský priemysel

Elektrárne

Vysokotlakové parné a chemické potrubia

Petrochemické rafinérie

Ťažobný a spracovateľský priemysel

Vďaka svojej sile a húževnatosti sa ventily z liatej ocele často nachádzajú v kritických aplikáciách, kde by zlyhanie ventilu mohlo viesť k vážnym následkom, ako sú výbuchy, netesnosti alebo nákladné prestoje.

Úvahy o nákladoch
Cena je často rozhodujúcim faktorom pri výbere ventilu. Liatinové ventily sú vo všeobecnosti hospodárnejšie, čo sa týka surovín aj výrobných nákladov. Ľahšie sa odlievajú, obrábajú a vyrábajú vo veľkom. Pre nízkotlakové, nekritické aplikácie je liatina často preferovanou voľbou kvôli svojej cenovej dostupnosti.

Ventily z liatej ocele sú drahšie kvôli vyšším nákladom na oceľ, legovacie materiály a zložitejšie procesy tepelného spracovania. Vyššie počiatočné náklady sú však často odôvodnené ich dlhšou životnosťou a vynikajúcim výkonom v náročných podmienkach.

Odolnosť proti korózii a údržba
Zatiaľ čo liatina je náchylná na koróziu, ak nie je potiahnutá alebo chránená, určité druhy, ako je tvárna liatina, môžu ponúknuť lepšiu odolnosť. Nátery ako epoxid, email alebo galvanizácia sa často aplikujú na zvýšenie odolnosti.

Liata oceľ, najmä ak je legovaná chrómom (ako je nehrdzavejúca oceľ), ponúka oveľa lepšiu odolnosť proti korózii. Vďaka tomu sú ventily z liatej ocele vhodnejšie pre korozívne prostredie, ako sú chemické závody alebo námorné aplikácie. Požiadavky na údržbu ventilov z liatej ocele sú vo všeobecnosti nižšie, ale aj tak sa musia pravidelne kontrolovať na opotrebovanie, najmä v abrazívnych alebo korozívnych systémoch.

Normy a stupne
Liatinové aj oceľové ventily sa vyrábajú podľa prísnych medzinárodných noriem, ako sú:

ASTM A126, A48, A536 – pre ventily z liatiny a tvárnej liatiny

ASTM A216, A217, A351 – pre ventily z liatej ocele a nehrdzavejúcej ocele

Tieto normy definujú chemické zloženie, mechanické vlastnosti a požiadavky na testovanie ventilov, čím sa zabezpečuje konzistentnosť a bezpečnosť v rôznych odvetviach.
