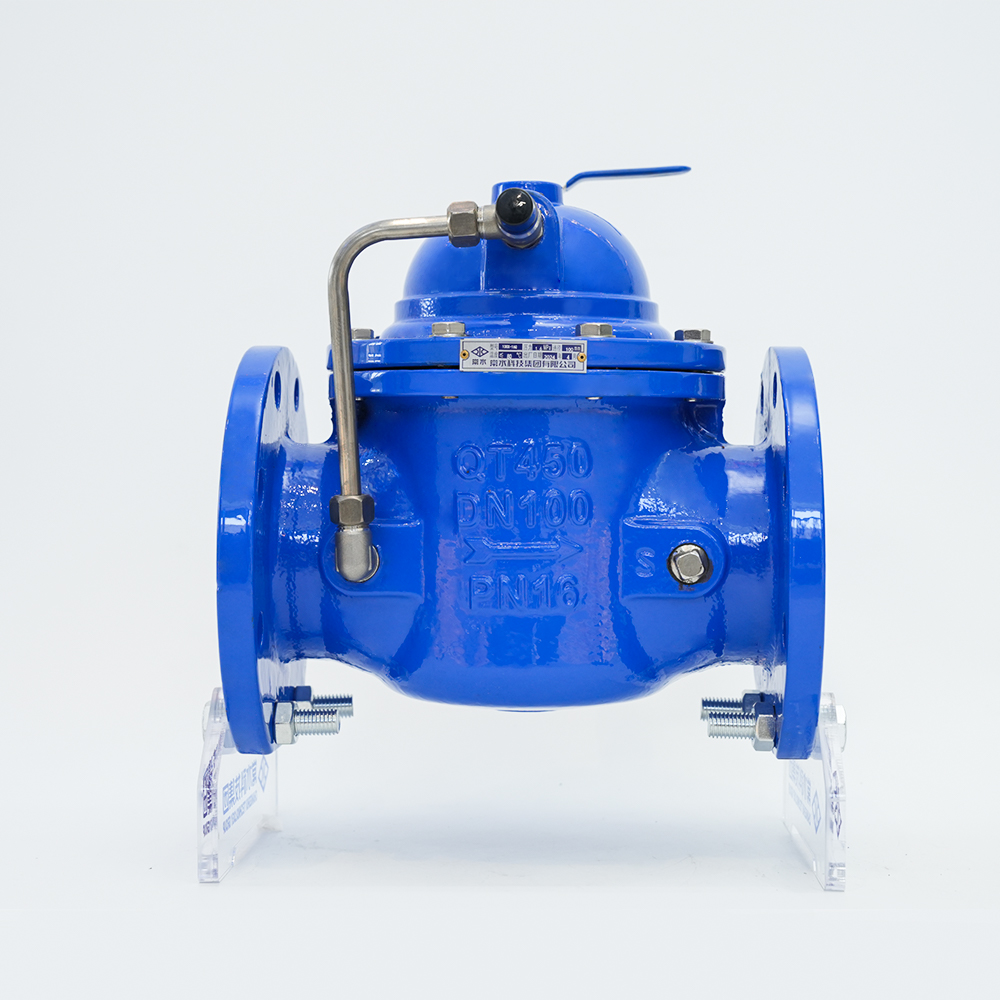

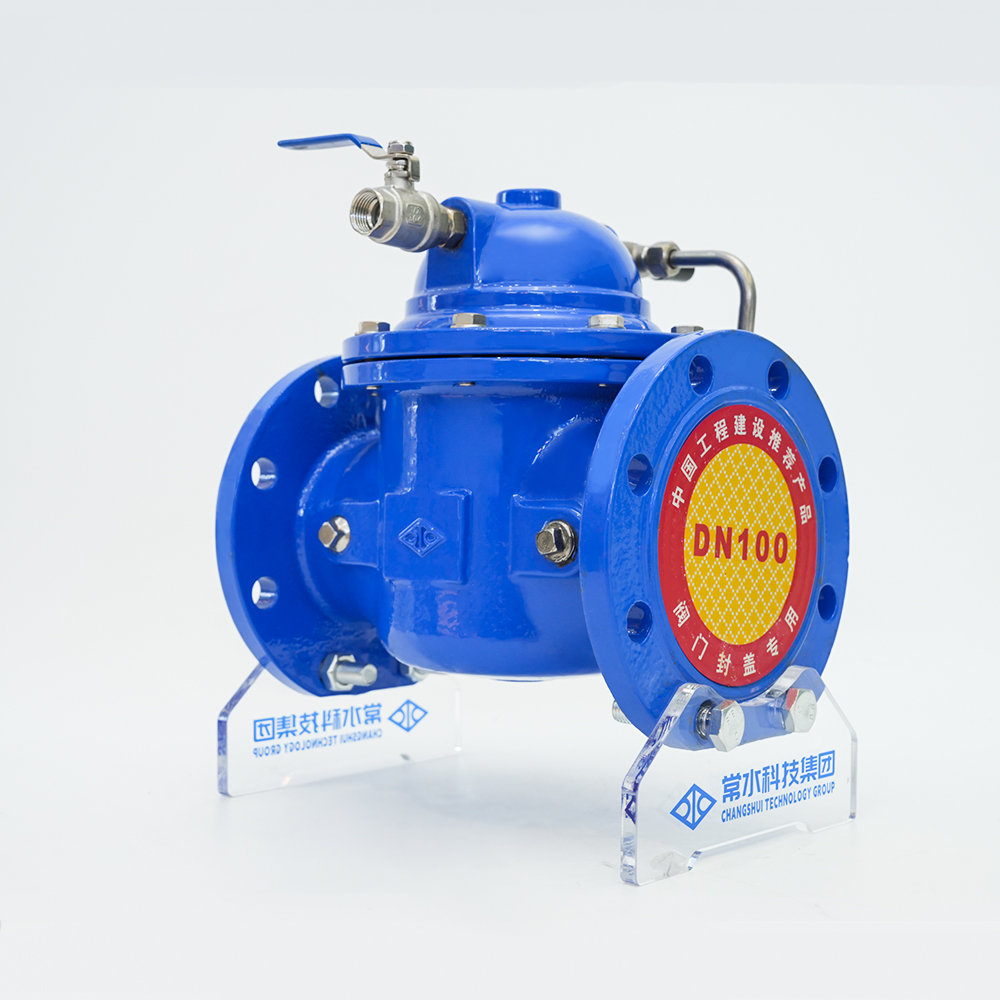

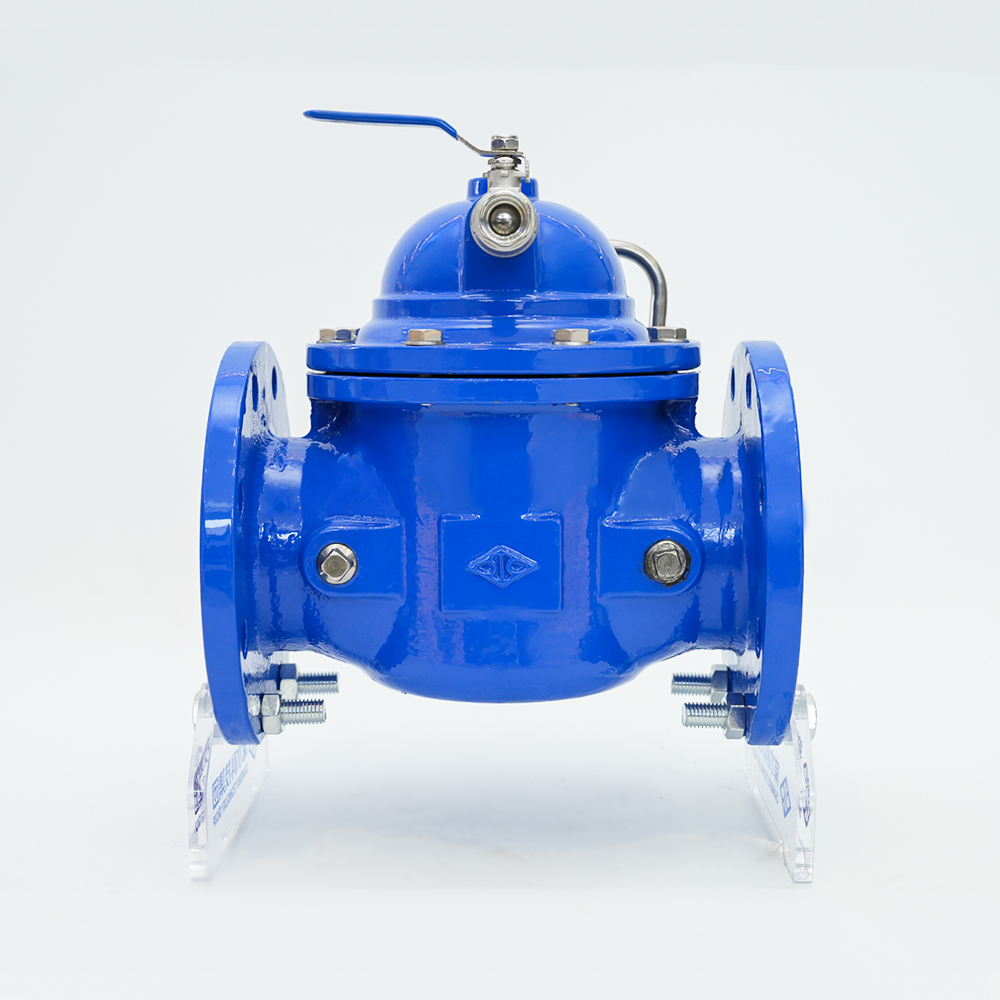

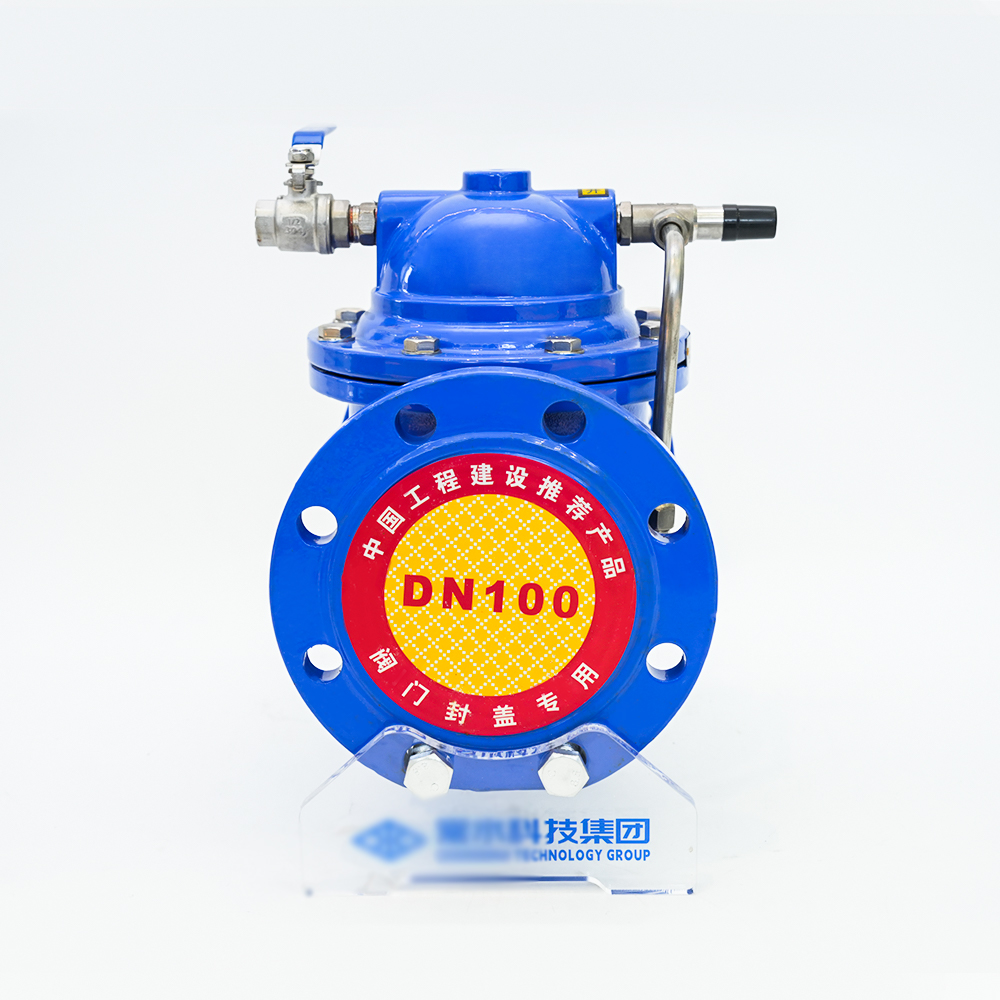

Plavákový ventil na diaľkové ovládanie 100X-16Q

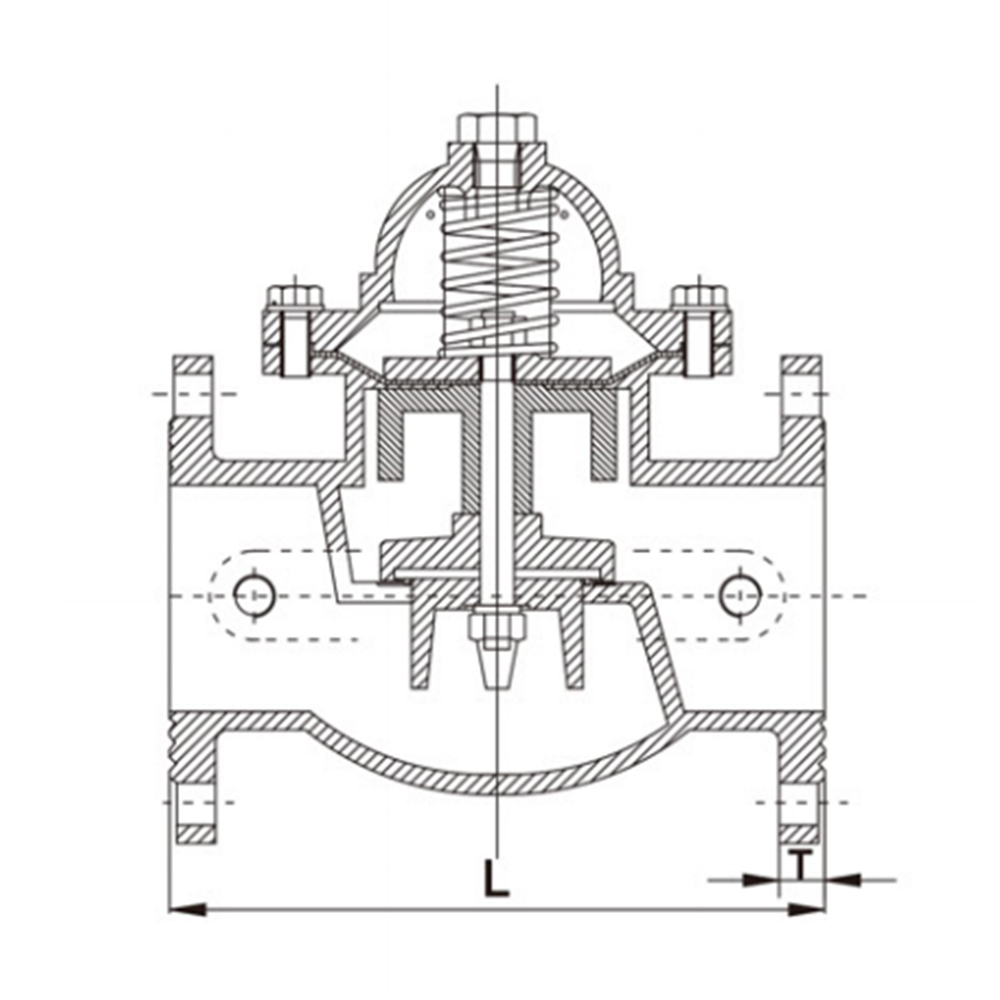

Štrukturálne vlastnosti

Hydraulický regulačný ventil je ventil ovládaný tlakom vody. Pozostáva z hlavného ventilu a jeho pripojeného potrubia, riadiaceho ventilu, ihlového ventilu, guľového ventilu a tlakomeru. V závislosti od účelu, funkcie a miesta použitia sa môže vyvinúť na diaľkovo ovládané plavákové ventily, redukčné ventily, spätné ventily s pomalým zatváraním, prietokové regulačné ventily, pretlakové ventily, hydraulické elektrické regulačné ventily atď. Hydraulické regulačné ventily sa delia na membránové a piestové. Ich princípy práce sú rovnaké. Sú poháňané tlakovým rozdielom SP medzi vstupom a výstupom a sú riadené riadiacim ventilom tak, že membrána (piest) pracuje hydraulicky diferenciálne a je úplne automaticky nastavovaná hydraulikou. Hlavný ventilový kotúč je úplne otvorený alebo úplne zatvorený alebo v regulovanom stave. Keď je tlaková voda vstupujúca do riadiacej komory nad membránou (piestom) vypúšťaná do atmosféry alebo do oblasti nízkeho tlaku po prúde, hodnota tlaku pôsobiaca na spodok kotúča ventilu a pod membránou je väčšia ako hodnota tlaku vyššie, takže kotúč hlavného ventilu je zatlačený do úplne otvorenej polohy; keď tlaková voda vstupujúca do riadiacej komory nad membránou (piestom) nemôže byť vypustená do atmosféry alebo do dolnej oblasti nízkeho tlaku, sila pôsobiaca na membránový (piestový) piest). Hodnota tlaku vyššie je väčšia ako hodnota tlaku nižšie, takže kotúč hlavného ventilu bude stlačený do úplne zatvorenej polohy. Keď je hodnota tlaku v riadiacej komore nad membránou (piestom) medzi vstupným tlakom a výstupným tlakom, kotúč hlavného ventilu je v stave nastavenia a jeho poloha nastavenia závisí od riadiaceho účinku ihlového ventilu a nastaviteľného riadiaceho ventilu v potrubnom systéme. Nastaviteľný riadiaci ventil môže otvárať alebo zatvárať svoj vlastný malý ventilový port cez výstupný tlak po prúde a meniť sa s ním, čím mení tlak riadený nad membránou (piestom) a riadi polohu nastavenia hlavného ventilového kotúča.

Použitie produktu

Ventil pozostáva z hlavného ventilu a externého riadiaceho ventilu. Používa plávajúcu guľu vo vode na prepojenie vodiaceho ventilu v dôsledku zmien hladiny kvapaliny, takže hlavný ventil dodáva vodu a zatvára sa, čím riadi hladinu vody v bazéne (nádrži) a vodnej veži v určitom rozsahu, aby sa zabránilo pretečeniu a nízkej hladine vody. Ventil je vhodný pre automatické systémy zásobovania vodou rôznych bazénov (nádrží) a vodárenských veží v priemyselných a banských podnikoch a občianskych budovách a používa sa aj v systémoch cirkulácie vody s atmosférickými kotlami. Hlavný ventil sa rýchlo otvára a pomaly zatvára bez toho, aby spôsoboval vodné rázy. Je tesne utesnená a nehrozí jej zaplavenie.

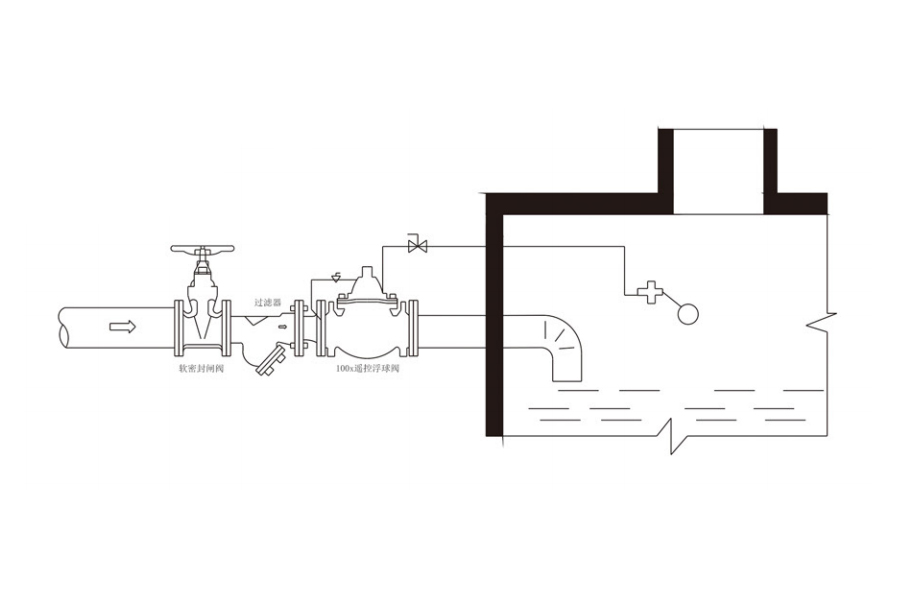

Inštalačný diagram
