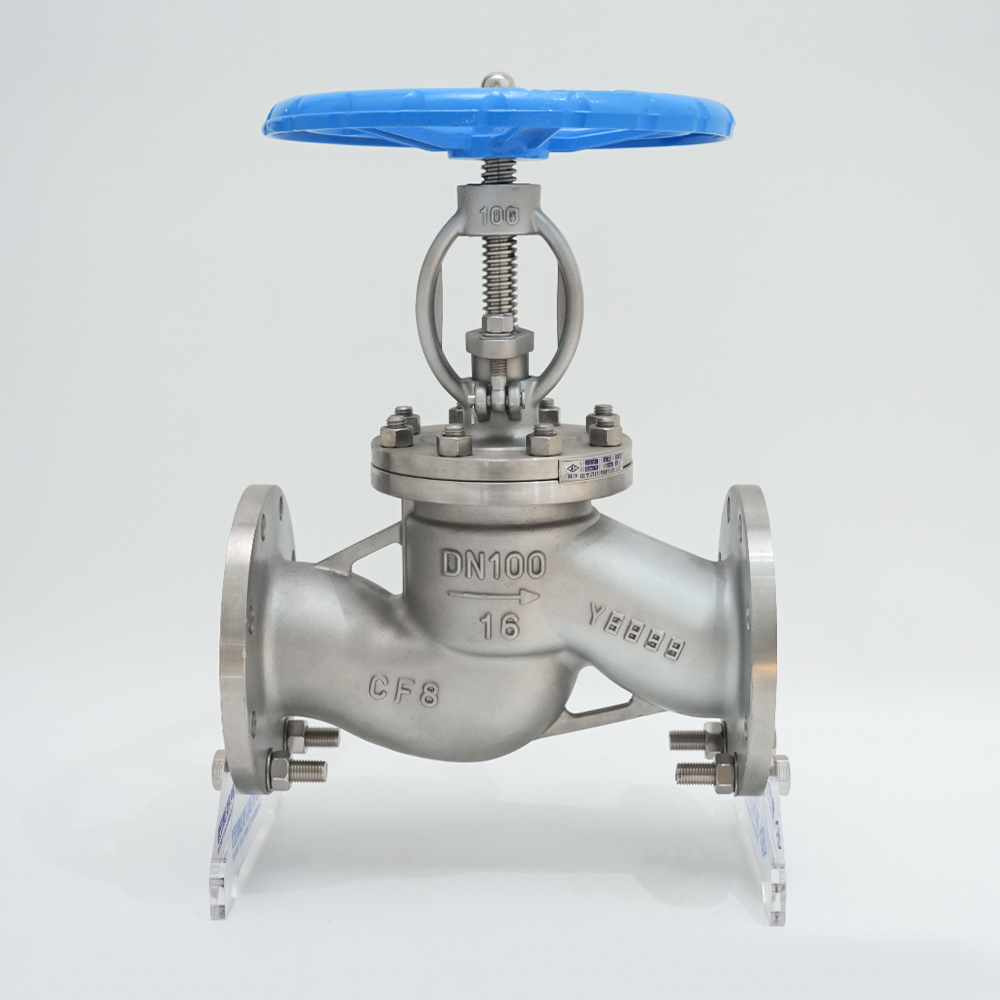

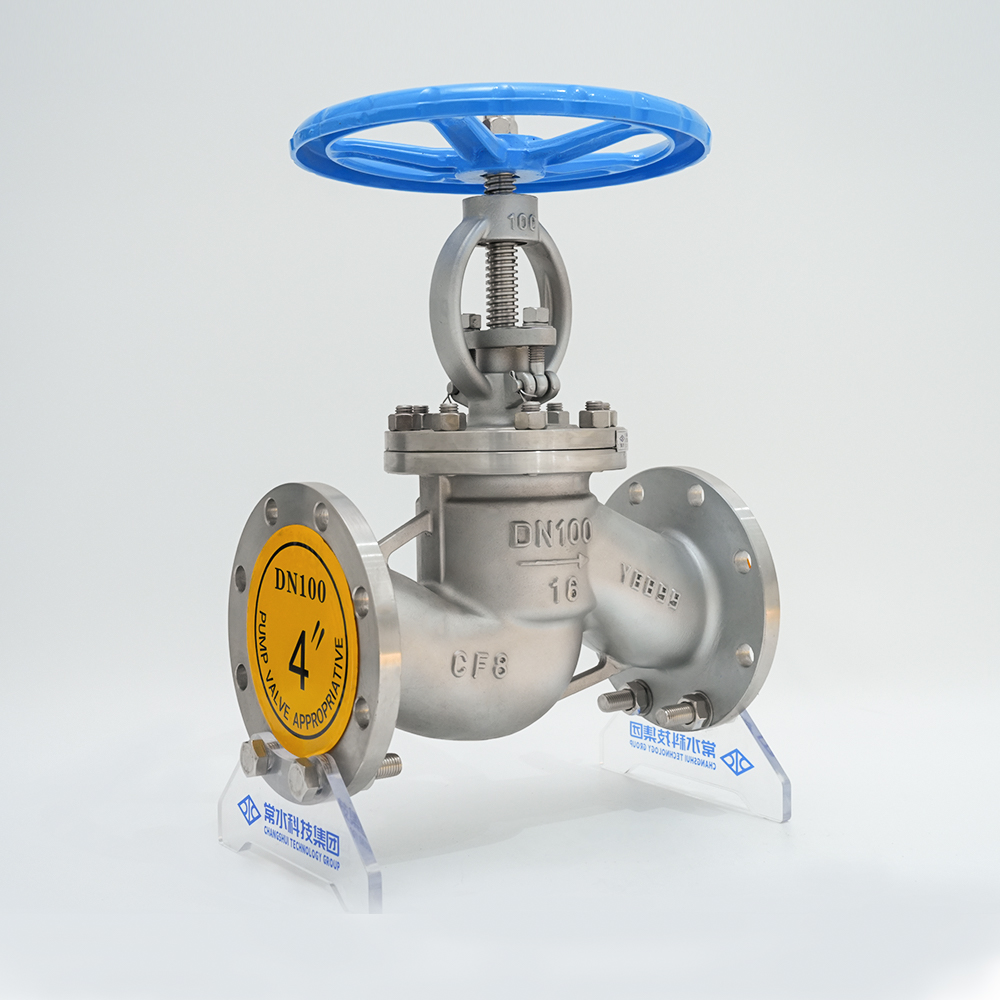

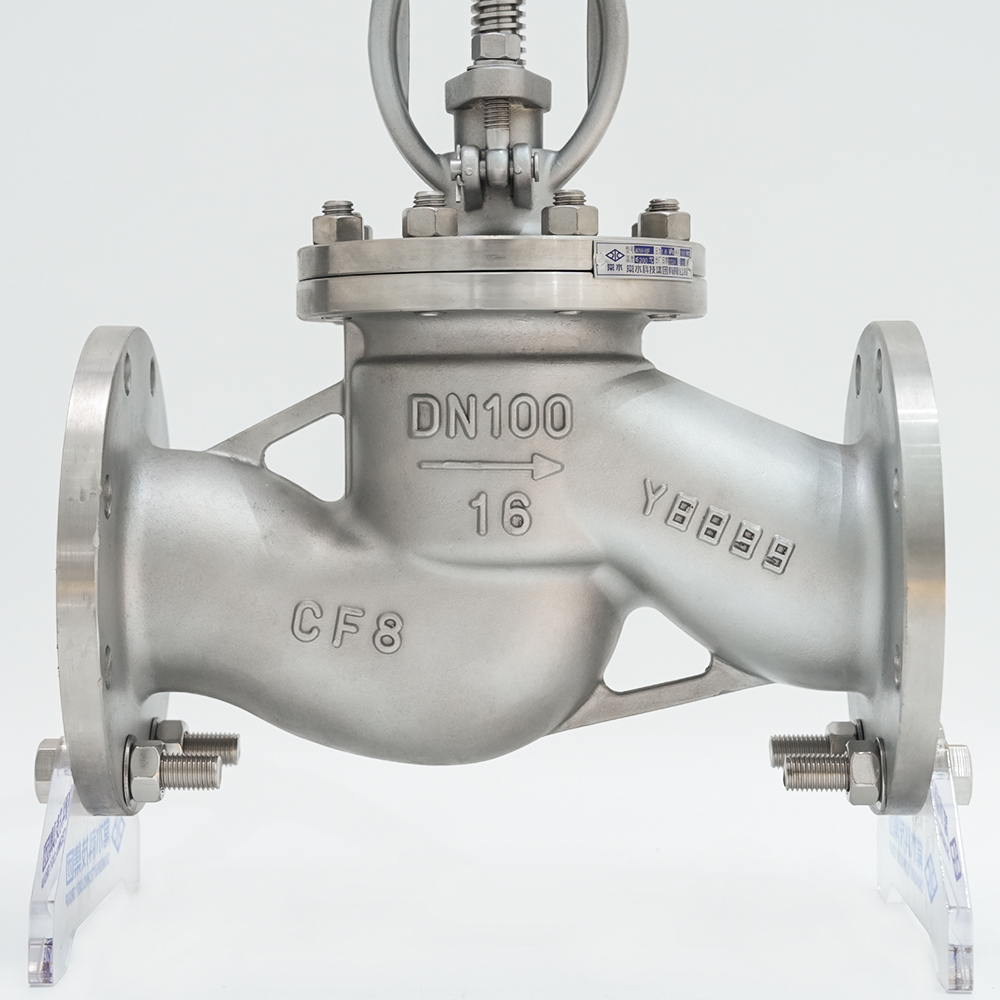

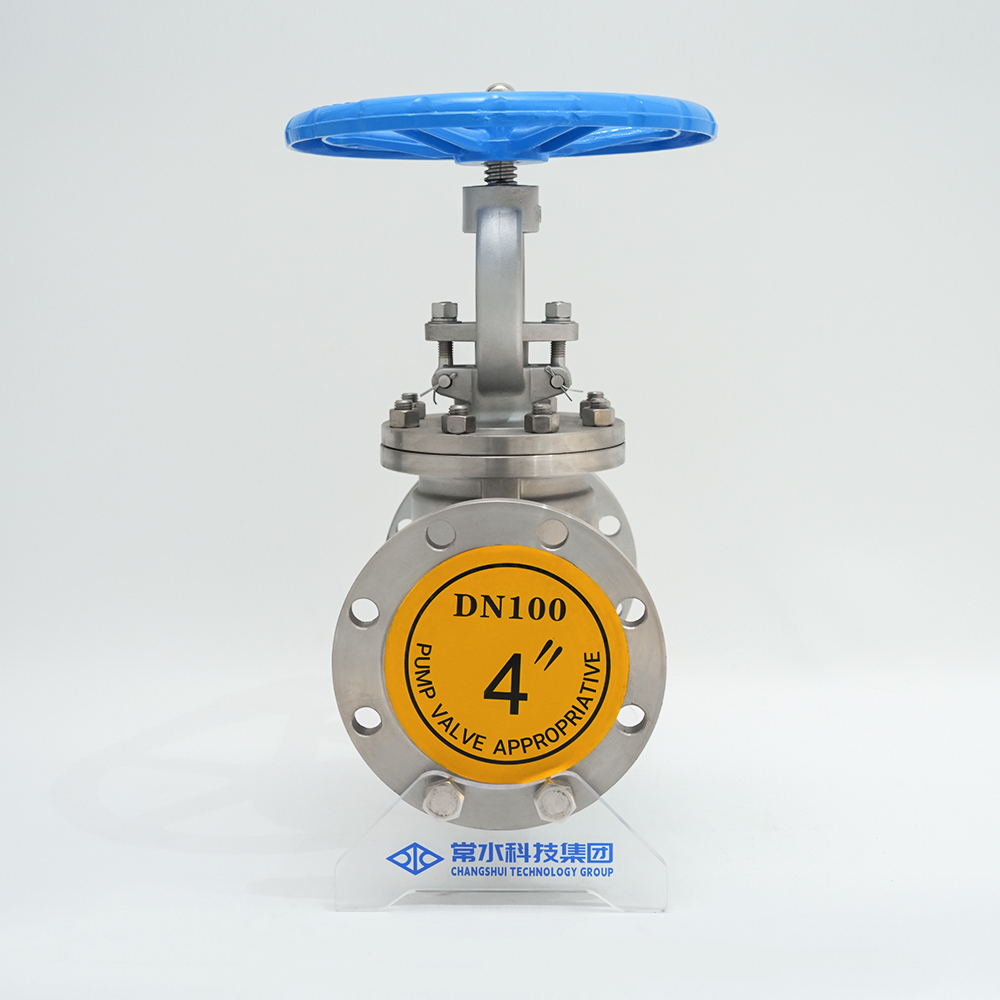

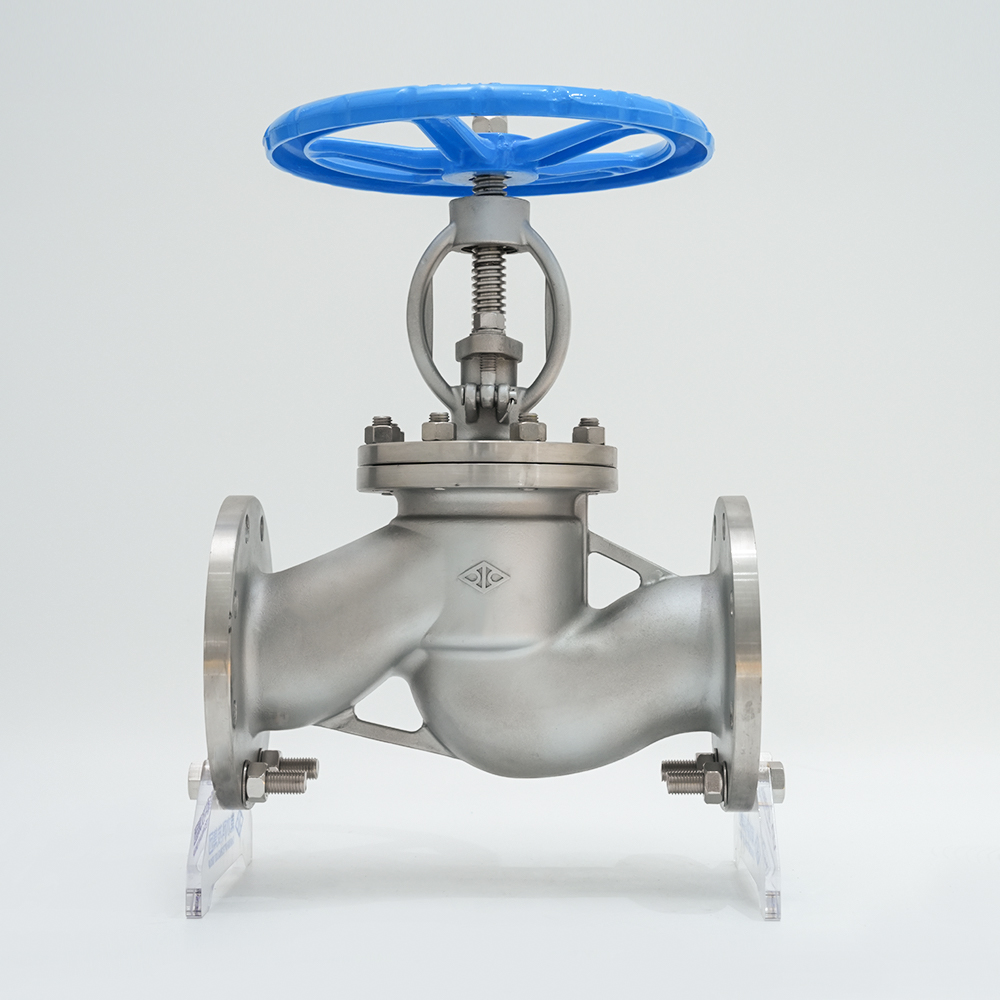

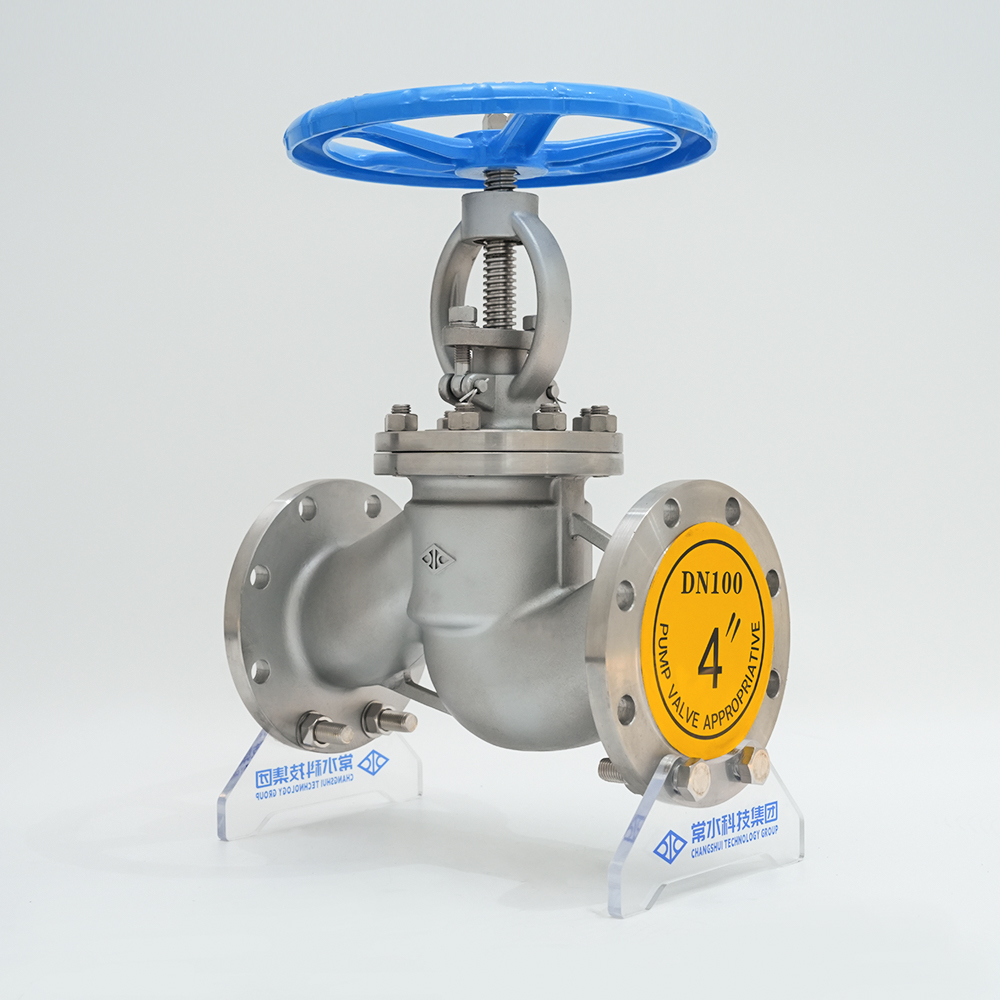

Prírubový uzatvárací ventil z nehrdzavejúcej ocele J41W-16P

Kontaktujte nás

Štrukturálne výhody a vlastnosti

1. Výrobok je navrhnutý a vyrobený podľa národnej normy GB 12235, s primeranou štruktúrou, spoľahlivým tesnením, výkonom a krásnym tvarom.
2. Klapka, tesniaca plocha sedla ventilu z aly alebo satelitu na báze železa (elie) vyrobená zo zvárania zliatiny na báze kobaltu, odolná voči opotrebovaniu, vysokej teplote, korózii, proti oderu, dlhá životnosť.
3. Stopka kalená a ošetrenie dusíkom s dobrou odolnosťou proti korózii a odolnosťou proti poškriabaniu.
4. Môže byť použitý s rôznymi štandardnými prírubami rúr a typmi tesniacich plôch prírub, aby vyhovovali rôznym projektovým potrebám a požiadavkám používateľov.
5. Rôznorodosť materiálu tela, balenie a tesnenie môžu byť založené na skutočných pracovných podmienkach alebo užívateľ požaduje rozumnú možnosť a môžu byť použité pri všetkých druhoch tlaku, teploty a podmienok média.
6. Utesnené skrutkovým spojom tesnenie zadného sedadla alebo tela vyrobené zvarením z nehrdzavejúcej ocele, tesnenie a spoľahlivá výmena lemu non-stop pohodlným a efektívnym spôsobom neovplyvňuje prevádzku systému.

Normy a normy

Dizajn a Výroba	Dĺžka konštrukcie	Tlaková teplota	Spojovacia príruba	Test a kontrola
GB 12235	GB 12221	GB 12224	JB/T 79/82~1994 GB 9113 HG 20592-20635	JB/T 9092-1999 GB 13927

Materiál hlavných komponentov

Meno	Materiál
Karoséria/Kapota	CF8	CF3	CF8M	CF3M	WCB	LCB	WC6	WC9	C5
Wedge	CF8	CF3	CF8M	CF3M	WCB	LCB	WC6	WC9	C5
Stonka	F304	F304L	F316	F316L	2CR13	F304	F304	F304	F304
Stonka Nut	Hliníkový bronz
Balenie	PTFE/flexibilný grafit				Grafit
Tesnenie	PTFE/kovová ovíjacia rohož				Grafit
Žľaza	CF8	CF3	CF8M	CF3M	WCB	LCB	WC6	WC9	C5
Bolt					35CrMoA
Orech	Nerezová oceľ				45, 35 CrMoA
Ručné koleso	Nerezová oceľ Cast Steel

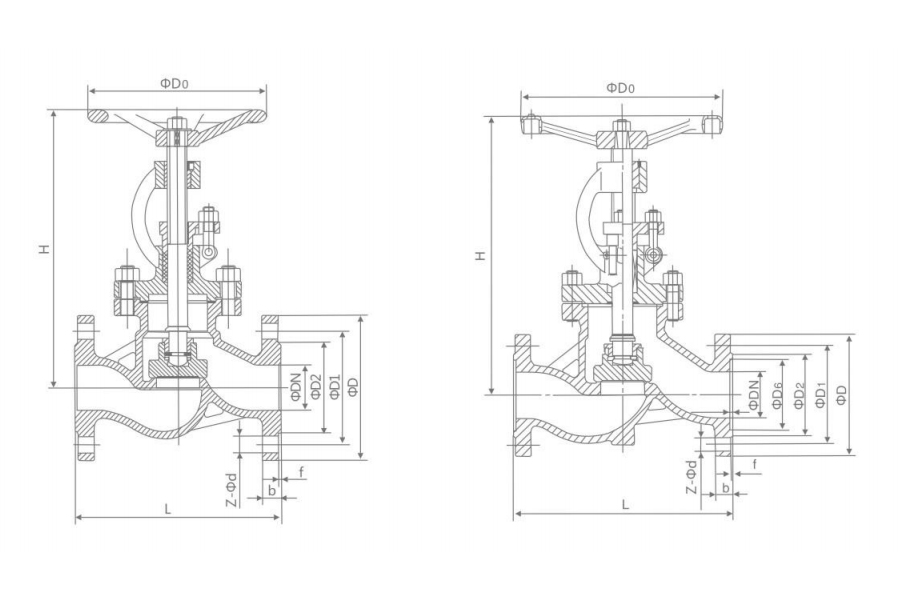

Hlavný vonkajší a pripojovací rozmer

PN (MPa)	DN (mm)	Veľkosť (mm)										elektrické zariadenie model	Hrúbka steny
PN (MPa)	DN (mm)	L	D	D1	D2	D6	b-f	f2	Z-Φd	H	D0	elektrické zariadenie model	Hrúbka steny
1.6	10	130	90	60	40		16-2		4-φ14	198	120		6.4
	15	130	95	65	45		16-2		4-φ14	218	120		6.4
	20	150	105	75	55		18-2		4-φ14	230	140		6.4
	25	160	115	85	65		18-2		4-φ14	240	160		6.4
	32	180	140	100	78		18-2		4-φ18	250	180		6.4
	40	200	150	110	85		18-3		4-φ18	262	200		6.4
	50	230	165	125	100		18-3		4-φ18	280	240	DZW10A	7.9
	65	290	185	145	120		18-3		8-φ18	327	280	DZW10A	11
	80	310	200	160	135		20-3		8-φ18	355	280	DZW10A	11.5
	100	350	220	180	155		20-3		8-φ18	415	320	DZW15A	12.5
	125	400	250	210	185		22-3		8-φ18	460	360	DZW20A	13
	150	480	285	240	210		22-3		8-φ22	510	400	DZW30A	13.5
	200	600	340	295	265		24-3		12-φ22	588	400	DZW45A	15
	250	650	405	355	320		26-3		12-φ26	725	450	DZW60A	16
	300	750	460	410	375		28-4		12-φ26	925	500	DZW90	18
	350	850	520	470	435		30-4		16-φ26	1030	600	DZW120	19
	400	950	580	525	485		32-4		16-φ30	1170	700	DZW180	21
	450	1050	640	585	545		40-4		20-φ30	1220	800	DZW180	21.5
	500	1150	715	650	608		44-4		20-φ33	1410	900	DZW250	22
	600	1350	840	770	718		54-5		20-φ36	1610	1000	DZW 350 $ $	25
