| Materiál tela | Nodulárna liatina |
| Model | Z41X-16Q |
| Špecifikácia | DN40-1000 |
| Nominálny tlak | 1,0/1,6/2,5 MPa |
| Prevádzková teplota | 0-80 °C |
| Použiteľné médiá | voda |
| Dizajnové normy | GB/24 924 – 2016 $ $ |

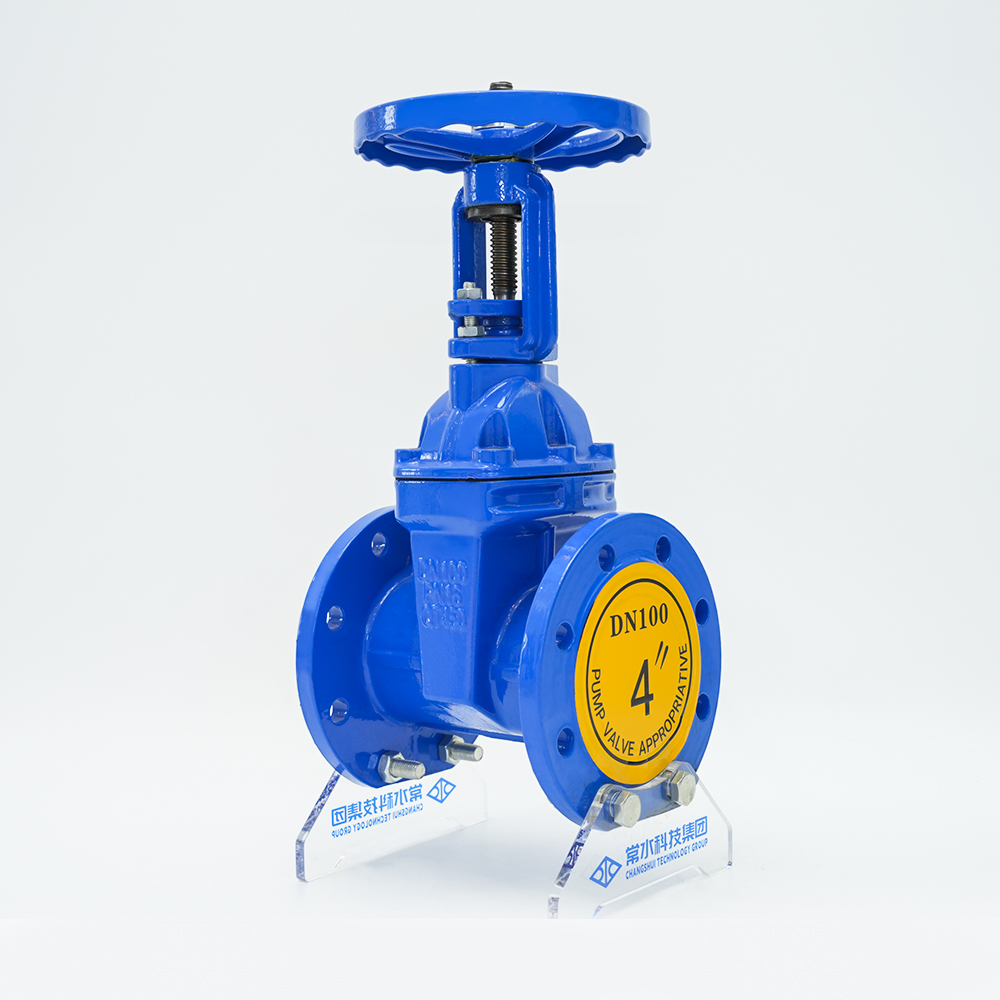

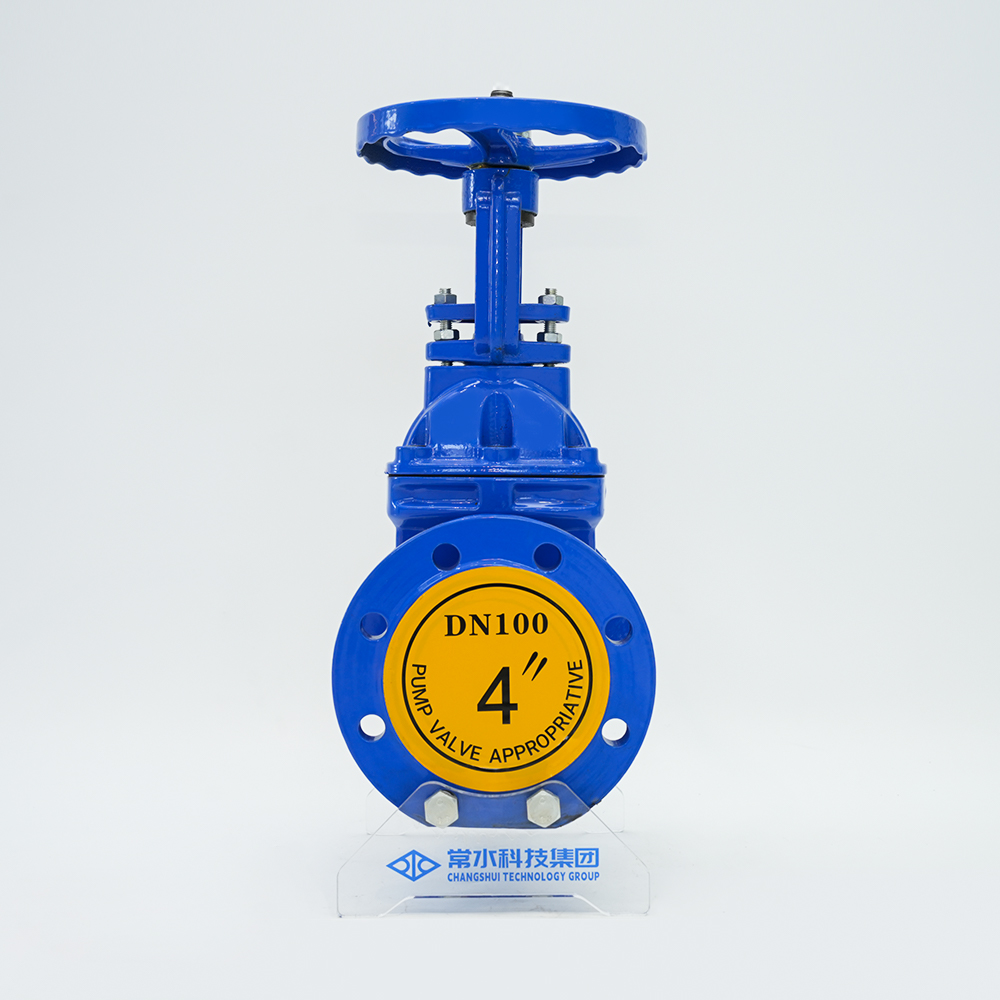

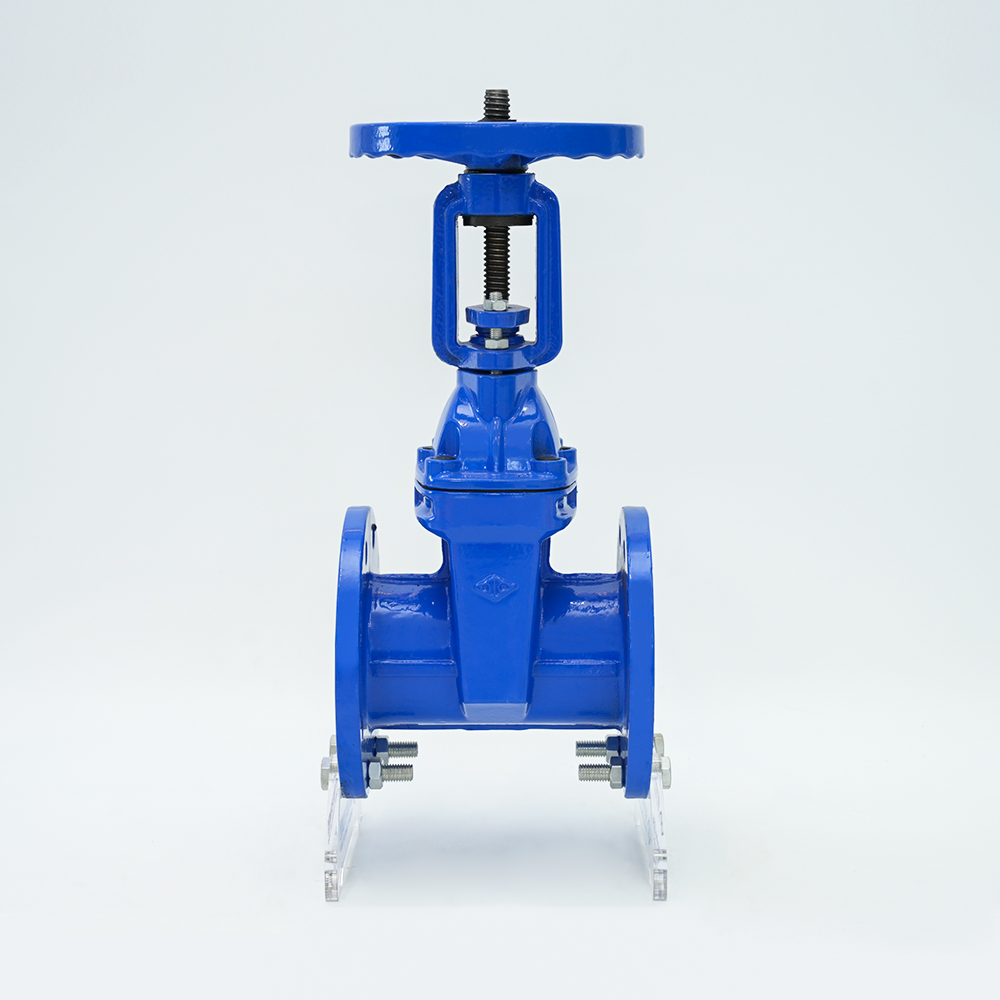

Prehľad produktov
Šoupátkový ventil prírubového stúpacieho drieku využíva vonkajšiu štruktúru drieku ventilu a driek ventilu sa otáča a pohybuje axiálne. Brána sa pohybuje nahor a nadol s driekom ventilu, aby sa otvorila a zatvorila, a otvorenie ventilu je možné priamo pozorovať. Je široko používaný v potrubných projektoch, ako je zásobovanie vodou a kanalizácia, požiarna ochrana, klimatizácia, úprava vody, komunálna správa, stavba lodí, elektrická energia, stavebníctvo a potraviny na prepravu kvapalinových potrubí ako kontrolnej tekutiny.
Vlastnosti
1. Odolnosť voči tekutine je malá a tesniaci povrch je menej erodovaný a erodovaný médiom.
2. Otváranie a zatváranie vyžaduje menej úsilia.
3. Smer prúdenia média nie je obmedzený, prúdenie nie je narušené a tlak nie je znížený.
4. Jednoduchý tvar, krátka konštrukčná dĺžka, dobrý výrobný proces a široký rozsah použitia. $ $
Vlastnosti produktu
| Menovitý tlak: 1,0-2,5MPa | DN: 50-1200 |
| Prevádzková teplota: 0-80°C | Použiteľné médium: čistá/odpadová voda, olej |
| Norma príruby: GB/T17241-98 | Štandardná dĺžka: GB12221-89 |

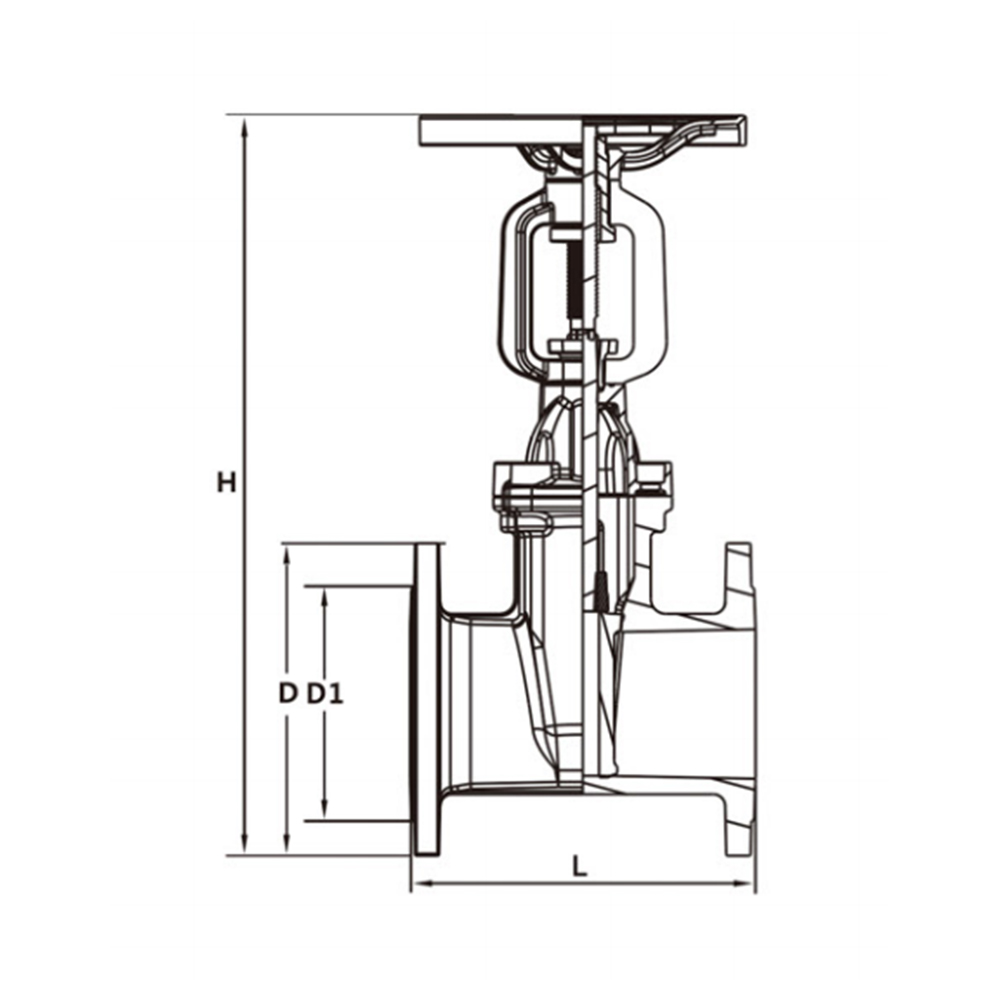

Parametre produktu
| Z41X-16Q | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 |
| H | 365 | 406 | 465 | 520 | 630 | 690 | 870 | 1050 | 1210 | 1300 |
| D vonkajší kruh | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 |
| n počet otvorov | 4 | 4 | 8 | 8 | 8 | 8 | 12 | 12 | 12 | 16 |
| Stred D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 |
| Ručné koleso | 180 | 215 | 285 | 330 | 380 | 465 |
