| Materiál tela | Nodulárna liatina |
| Model | Z81X-16Q |
| Špecifikácia | DN50-300 |
| Nominálny tlak | 1,0/1,6/2,5 MPa |
| Prevádzková teplota | 0-80 °C |
| Použiteľné médiá | voda |
| Dizajnové normy | GB/24 924 – 2016 $ $ |
Prehľad produktov
Šoupátkový ventil prírubového stúpacieho drieku využíva vonkajšiu štruktúru drieku ventilu a driek ventilu sa otáča a pohybuje axiálne. Brána sa pohybuje nahor a nadol s driekom ventilu, aby sa otvorila a zatvorila, a otvorenie ventilu je možné priamo pozorovať. Je široko používaný v potrubných projektoch, ako je zásobovanie vodou a kanalizácia, požiarna ochrana, klimatizácia, úprava vody, komunálna správa, stavba lodí, elektrická energia, stavebníctvo a potraviny na prepravu kvapalinových potrubí ako kontrolnej tekutiny.
Vlastnosti
1. Ventilová doska je úplne pokrytá gumou, ktorá má dobrý krycí výkon a presnú veľkosť, čo zaisťuje spoľahlivosť tesnenia;
2. Spodná časť ventilu má rovnaký typ plochého dna ako vodovodné potrubie, čo nespôsobuje hromadenie nečistôt;
3. Celý ventil je natretý netoxickou epoxidovou živicou, aby sa zabránilo korózii a hrdzi. Môže byť použitý nielen pre systémy pitnej vody, ale aj pre kanalizačné systémy;
4. Tesniaca matica sa používa na samouťahovacie tesnenie; výrazne zlepšuje tesniaci výkon;
5. Je mimoriadne vhodné vymeniť diely podliehajúce opotrebovaniu tesnenia.

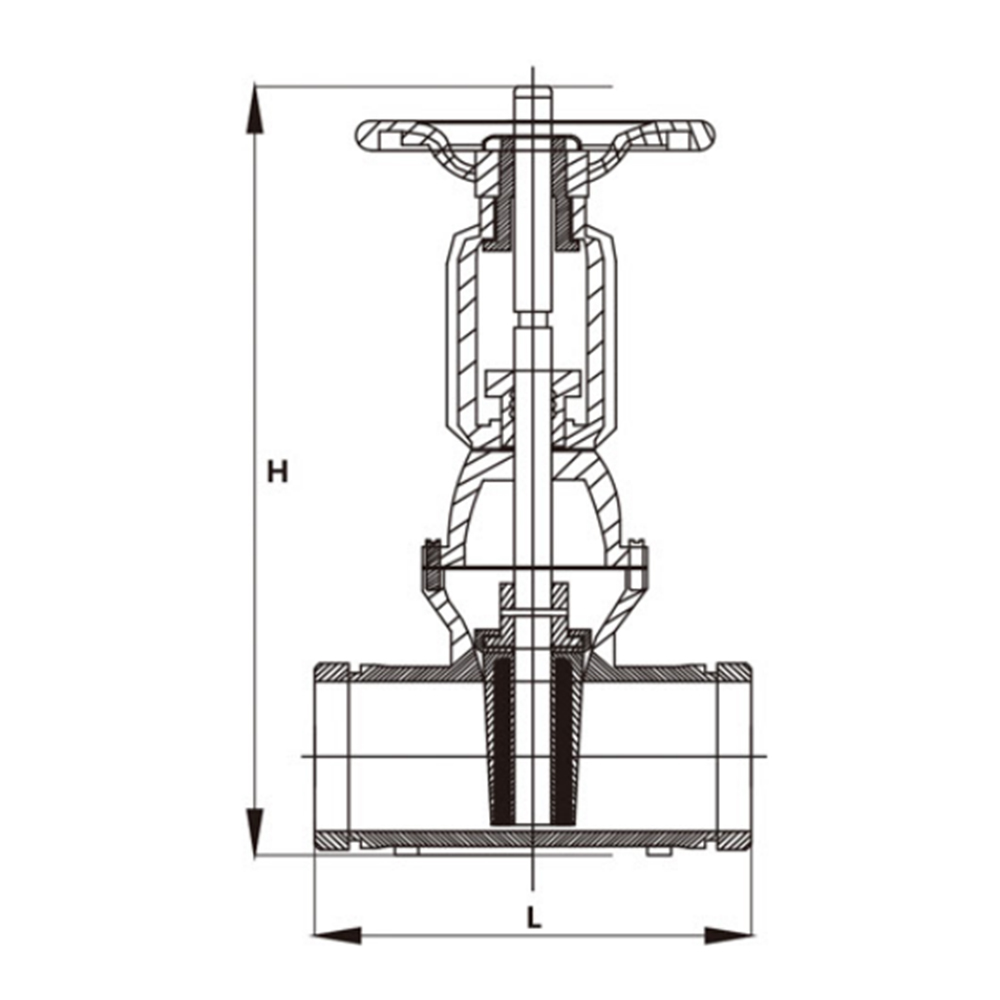

Parametre produktu
| Z81X-16Q | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 140 | 150 | 160 | 178 | 200 | 210 | 250 | 285 | 330 |
| H | 325 | 360 | 465 | 470 | 640 | 660 | 800 | 980 | 1100 |
| Vonkajší kruh | 60 | 76 | 89 | 108/114 | 140 | 159/165 | 219 | 273 | 325 |
| Ručné koleso | 180 | 215 | 285 | 330 | 380 |
