| Materiál tela | Nodulárna liatina |
| Model | Z85X-16Q |
| Špecifikácia | DN50-300 |
| Nominálny tlak | 1,0/1,6/2,5 MPa |
| Prevádzková teplota | 0-80 °C |
| Použiteľné médiá | voda |
| Dizajnové normy | GB/24 924 – 2016 $ $ |
Prehľad produktov
Používa sa na odpojenie, pripojenie a reguláciu média v potrubí. Má dobré vlastnosti regulácie tekutín a zatváracie a tesniace vlastnosti. Je široko používaný v korozívnych médiách, ako je metalurgia, elektrická energia, ropa, chemický priemysel, vzduch, plyn, horľavý plyn a zásobovanie vodou a kanalizácia. na potrubí.
Vlastnosti
1. Ventilová doska je celá pokrytá lepidlom, ktoré má dobrý krycí výkon a presnú veľkosť, aby sa zabezpečila spoľahlivosť tesnenia;
2. Spodná časť ventilu má rovnaký typ plochého dna ako vodovodné potrubie, čo nespôsobuje hromadenie nečistôt;
3. Celý ventil je natretý netoxickou epoxidovou živicou, aby sa zabránilo korózii a hrdzi. Môže byť použitý nielen pre systémy pitnej vody, ale aj pre kanalizačné systémy;
4. Tesniaca matica sa používa na samouťahovacie tesnenie; výrazne zlepšuje tesniaci výkon;
5. Je mimoriadne vhodné vymeniť diely podliehajúce opotrebovaniu tesnenia.
Parametre produktu

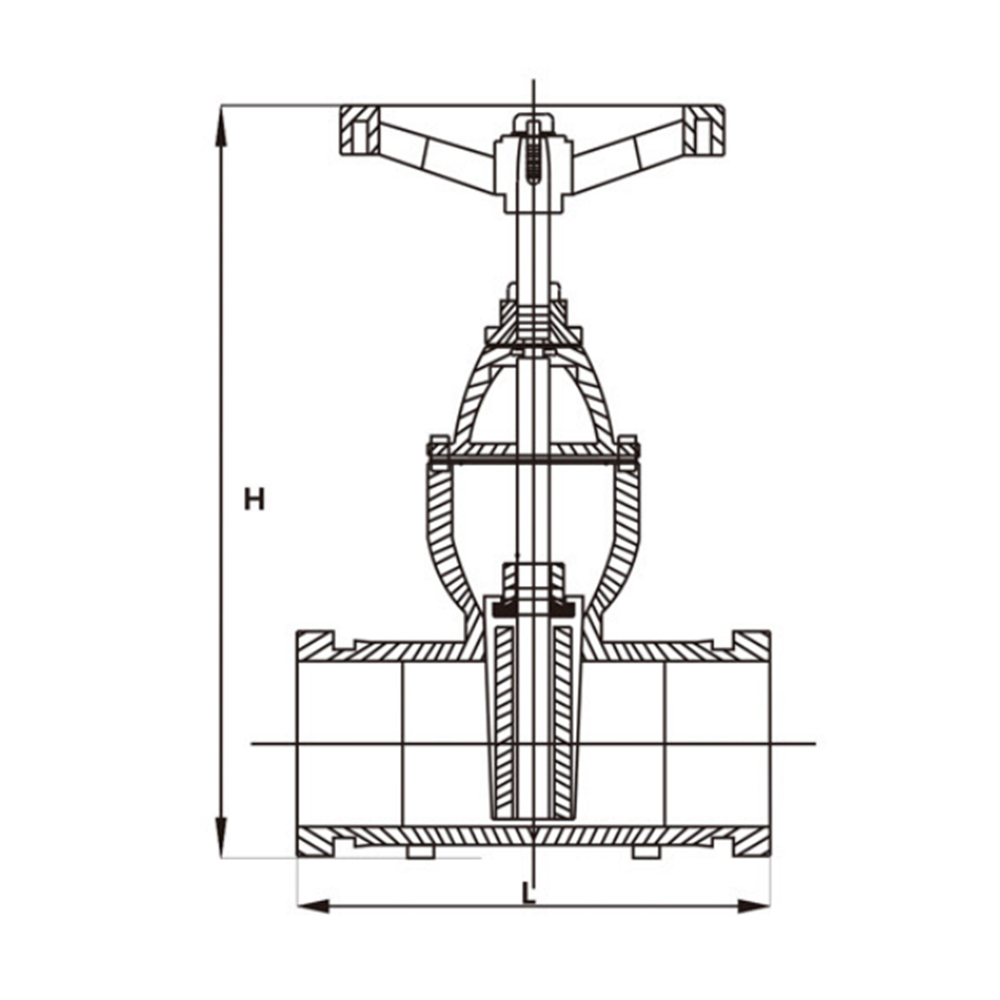

| Z85X-16Q | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 140 | 150 | 160 | 178 | 200 | 210 | 250 | 285 | 330 |
| H | 250 | 325 | 330 | 410 | 420 | 540 | 660 | 900 | 1000 |
| Vonkajší kruh | 60 | 76 | 89 | 108/114 | 140 | 159/165 | 219 | 273 | 325 |
| Ručné koleso | 180 | 215 | 285 | 330 | 380 |
