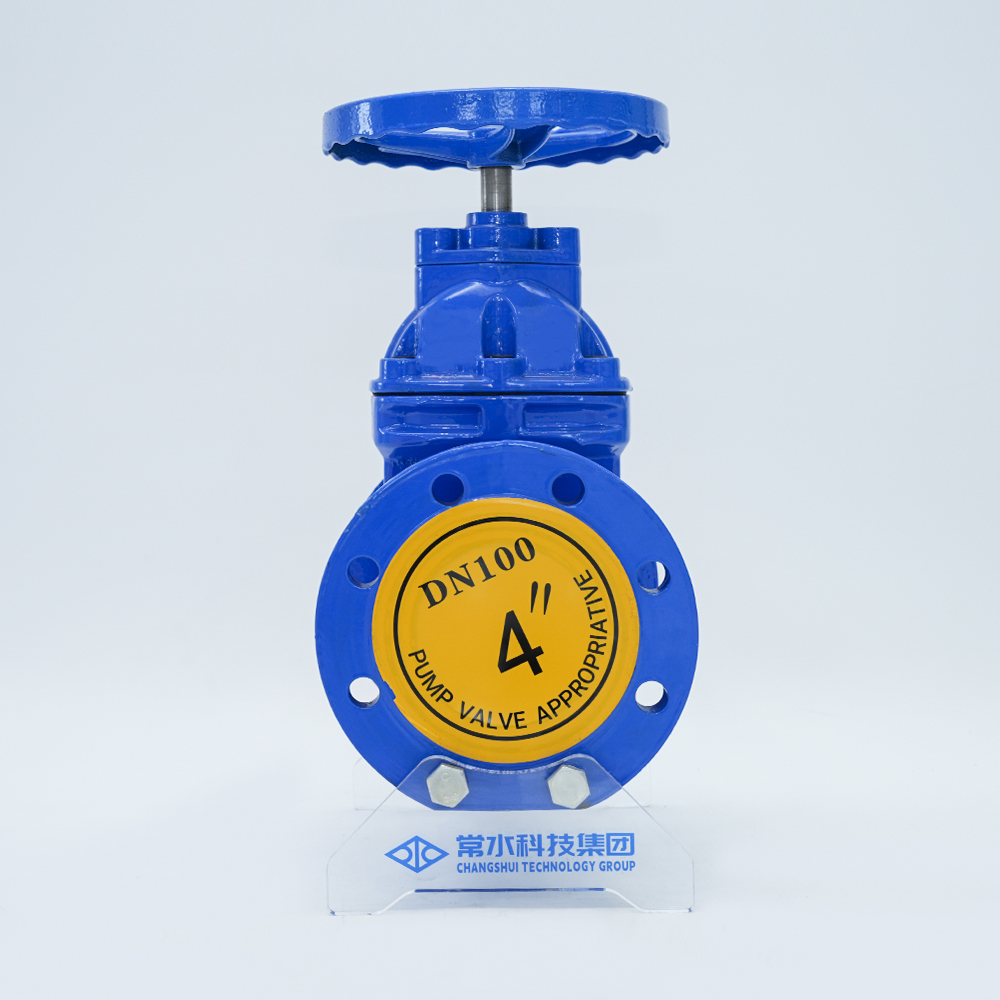

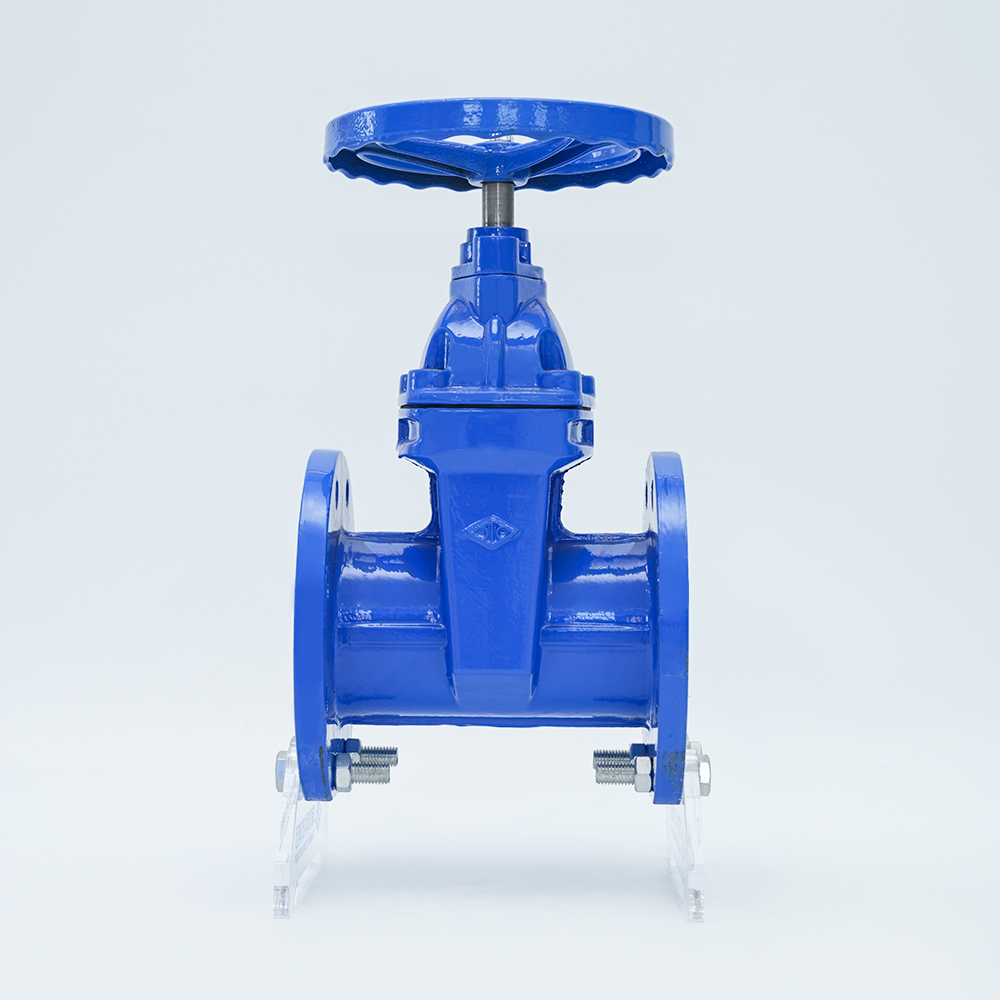

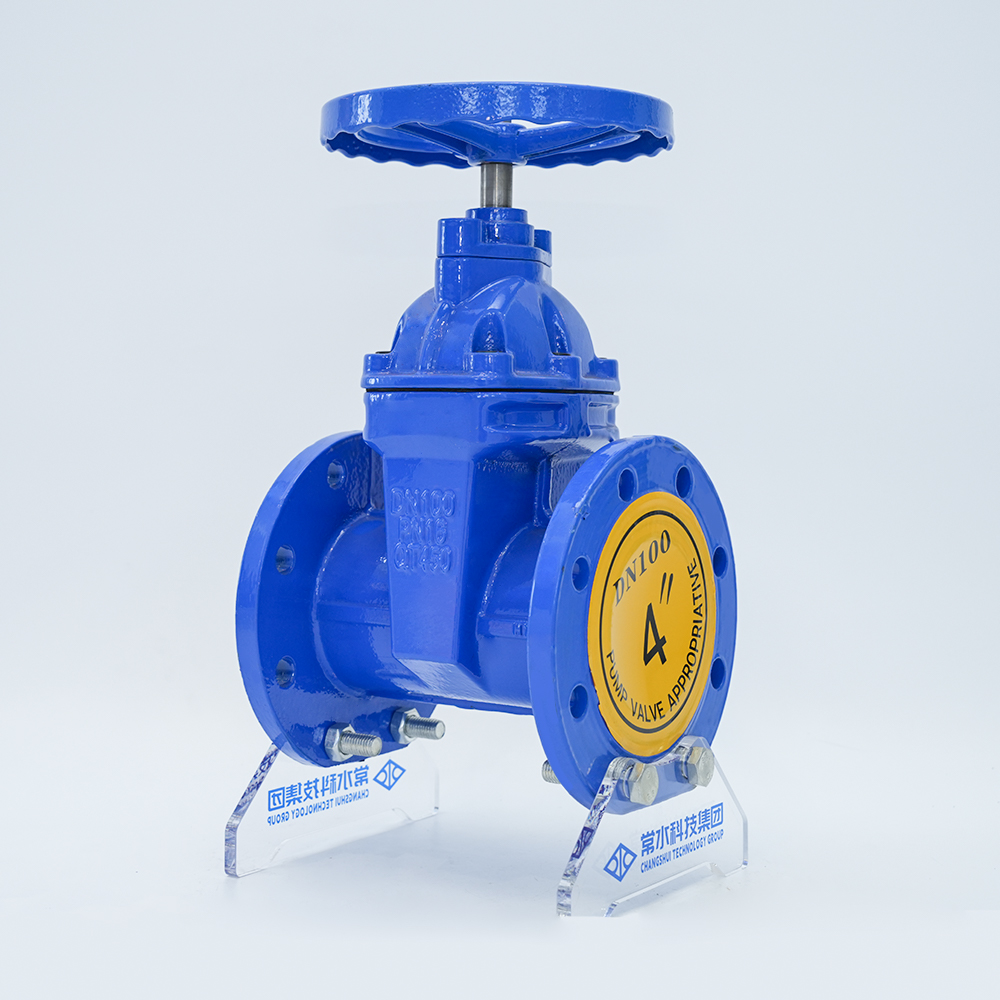

Ventil s mäkkým tesnením tmavého drieku Z45X-16Q

Uzatváracie ventily vyrábané našou továrňou používajú celkovú gumovú vrstvu posúvača na vytvorenie kompenzácie deformácie, aby sa dosiahol dobrý tesniaci účinok, čím sa prekonali bežné javy zlého tesnenia, netesnosti a hrdze posúvačov. Inštaluje sa na rôzne potrubia a používa sa ako obojsmerný uzáver. Je široko používaný v projektoch potrubia, ako je zásobovanie vodou a kanalizácia, požiarna ochrana, klimatizácia, úprava vody, mestská správa, stavba lodí, elektrina, stavebníctvo a potraviny na kontrolu tekutín.

Kontaktujte nás

Materiál tela	Nodulárna liatina
Model	Z45X-16Q
Špecifikácia	DN50-1200
Nominálny tlak	1,0/1,6/2,5 MPa
Prevádzková teplota	0-80 °C
Použiteľné médiá	voda
Dizajnové normy	GB/24 924 – 2016 $ $

Vlastnosti

Skrytý driekový mäkko utesnený posúvač využíva celkový gumový povlak hradlovej platne na vytvorenie kompenzácie deformácie, aby sa dosiahol dobrý tesniaci účinok. Prekonáva javy zlého tesnenia, netesnosti a hrdze všeobecných posúvačov a efektívnejšie šetrí inštalačný priestor. Môže byť široko používaný ako regulačné a zachytávacie zariadenie v kvapalinových potrubiach, ako je vodovodná voda, kanalizácia, stavebníctvo, ropa, chemický priemysel, potraviny, medicína, textil, elektrická energia, lode, metalurgia, energetické systémy atď.

Požiadavka na zručnosti

1. Ventil je navrhnutý a vyrobený v súlade s normami GB/24924-2010;

2. Konštrukčná dĺžka ventilu je v súlade s predpismi GB/T12221-2005;3. Kontrola a testovanie by malo byť v súlade s príslušnými nariadeniami GB/T13927-2008; 4. Rozmery prírub by mali byť v súlade s predpismi GB/T17241.6-2008.

Výkonová špecifikácia

Nominálna veľkosť		40/1000				mm
Nominálny tlak		1.0		1.6		Mpa
Skúšobný tlak	Skúška pevnosti	voda	1.5	voda	2.4
	Skúška tesnenia		1.1		1.76
	Test vzduchového tesnenia		0.6		0.6
Použiteľná teplota		0-80 ℃
Použiteľné médiá		Voda, olej atď

Hlavný materiál

Sériové číslo	Meno	Materiál
1	Teleso ventilu	QT450
2	Ventilová doska	QT450-NBR
3	Stonkový orech	QT450
4	Stonka	20Cr13
5	Stredné tesnenia príruby	NBR
6	Kapota	QT 450
7	O-krúžky	NBR
8	O-krúžky	NBR
9	Zápustné skrutky	35#
10	Prachovka	NBR
11	Záhradné skrutky	35#
12	Ručné koleso	QT 405
13	Žľaza	QT 450
14	Zápustné skrutky	35#

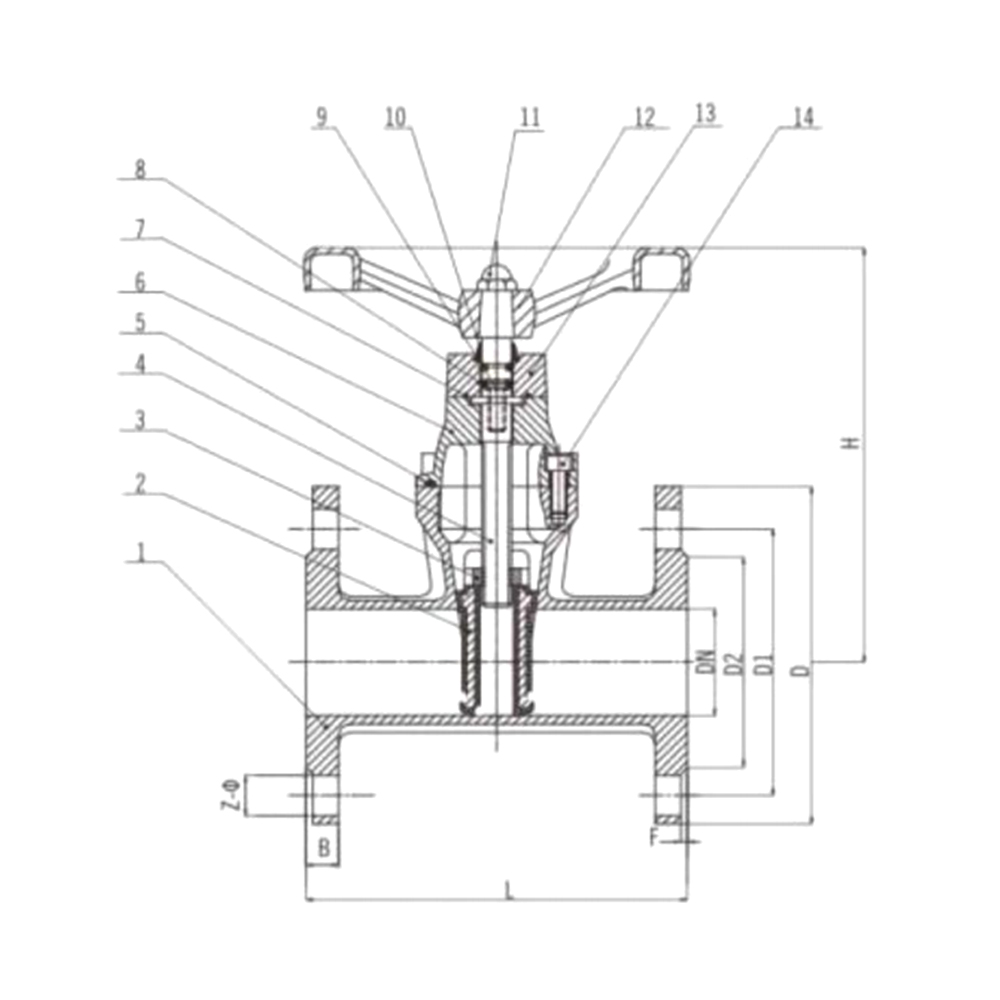

Hlavné vonkajšie rozmery a rozmery pripojenia (mm)

DN	L	D	D1	D2	C	F	Z-ф	H
40	165	150	110	84	19	3	4-ф19	240
50	178	165	125	99	19	3	4-ф19	240
65	190	185	145	118	19	3	4-ф19	260
80	203	200	160	132	19	3	8-ф19	275
100	229	220	180	156	19	3	8-ф19	380
125	254	250	210	184	19	3	8-ф19	410
150	267	285	240	211	19	3	8-ф23	435
200	292	340	295	266	20	3	8-ф23	630
250	330	395	350	319	22	3	12-ф23	645
300	356	445	400	370	24.5	4	12-ф23	697
350	381	505	460	429	24.5	4	16-ф23	802
400	406	565	515	480	24.5	4	16-ф28	842
450	432	615	565	530	25.5	4	20-ф28	1060
500	457	670	620	583	26.5	4	20-ф28	1170
600	508	780	725	682	30	5	20-31	1300
700	610	895	840	794	32.5	5	24-ф31	1550
800	660	1015	950	901	35	5	24-ф34	1750
900	711	1115	1050	1001	37.5	5	28-ф34	1950
1000	811	1230	1160	1112	40	5	28-ф37	2170

Hlavné vonkajšie rozmery a rozmery pripojenia (mm)

DN	L	D	D1	D2	C	F	Z-ф	H
40	165	150	110	84	19	3	4-ф19	240
50	178	165	125	99	19	3	4-ф19	240
65	190	185	145	118	19	3	4-ф19	260
80	203	200	160	132	19	3	8-ф19	275
100	229	220	180	156	19	3	8-ф19	380
125	254	250	210	184	19	3	8-ф19	410
150	267	285	240	211	19	3	8-ф23	435
200	292	340	295	266	20	3	12-ф23	630
250	330	405	355	319	22	3	12-ф28	645
300	356	460	410	370	24.5	4	12-ф28	697
350	381	520	470	429	26.5	4	16-ф28	802
400	406	580	525	480	28	4	16-ф31	842
450	432	640	585	548	30	4	20-31	1060
500	457	715	650	609	31.5	4	20-ф34	1170
600	508	840	770	720	36	5	20-ф37	1300
700	610	910	840	794	39.5	5	24-ф37	1550
800	660	1025	950	901	43	5	24-ф40	1750
900	711	1125	1050	1001	46.5	5	28-ф40	1950
1000	811	1255	1170	1112	50	5	28 – 43 $ $	2170
